ZDLJP-16电动单座调节阀 ZDLJP精小型电子式电动单座调节阀
价格：面议型 号：西安阀门
公司：西安奥信自动化仪表有限责任公司 品 牌：西安阀门
所在地：陕西.西安厂商性质：生产商
公司电话：029-88651096
公司传真：029-88638823转810
在线业务ZDLJP-16电动单座调节阀 ZDLJP精小型电子式电动单座调节阀
产品描述

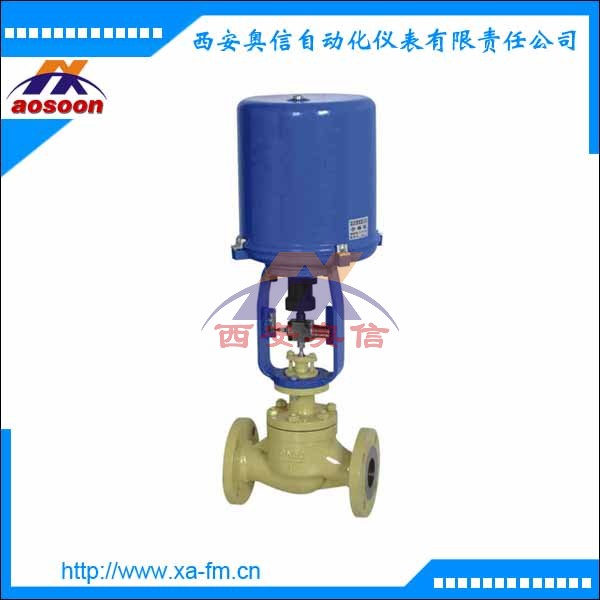

ZDLJP型电子式电动单座调节阀是自动化控制系统中仪表的执行单元,以AC220V电源电压作动力,接受来自DCS,PLC系统或调节仪表,操作器等输入的(4-20mA,0-10mA或1-5VDC)电流信号或电压信号,即可控制运转,采用381L或PSL型等全电子式电动执行器,具有机内伺服操作和开度信号位置反馈,位置指示,手动操作等功能,机电一体化的结构设计,功能强,性能可靠,连线简单,调节精度高,以直行程输出的推力改变阀门开度位移,达到对流体介质的工艺参数精确调节控制。
技术参数
|
公称通径mm |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
|
阀座直径mm |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量 |
直线 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
额定行程L(mm) |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||
|
执行器型号 |
3810L |
381LS-8 |
381LS-20 |
381LS-30 |
381LS-50 |
381LS-65 |
381LS-99 |
||||||||||
|
PSL |
PSL201 |
PSL202 |
PSL204 |
PSL208 |
PSL312 |
PSL325 |
|||||||||||
|
防爆型 |
381LX-20 |
381LX-30 |
381LX-50 |
381LX-65 |
381LX-99 |
||||||||||||
|
电源电压 |
AC220V 50Hz |
||||||||||||||||
|
信号范围 |
4∼20mA DC 0∼10mA DC或1∼5V DC 0∼10V DC |
||||||||||||||||
|
作用模式 |
电开式(K)型,电闭式(B)型 |
||||||||||||||||
|
故障状态时 |
全开,全关,自锁保位 |
||||||||||||||||
|
流量特性 |
直线,等百分比 |
||||||||||||||||
|
允许泄漏量(L/h) |
硬密封:≤10-4×阀的额定容量；软密封: VI级 |
||||||||||||||||
|
固有可调比R |
50:1 |
||||||||||||||||
|
公称压力PN(MPa) |
1.6 2.5 4.0 6.4 |
||||||||||||||||
执行机构
|
型号 |
输出推力N |
速度mm/s |
大行程(mm) |
型号 |
输出推力N |
速度mm/s |
大行程(mm |
|
381LSA-08 |
800 |
4.2 |
30 |
PSL201 |
1000 |
0.4/1.2 |
50 |
|
381LSA-20 |
2000 |
2.1 |
30 |
PSL202 |
2000 |
0.4/1.2 |
50 |
|
381LSB-30 |
3000 |
3.5 |
60 |
PSL204 |
4500 |
0.4/1.2 |
50 |
|
381LSB-50 |
5000 |
1.7 |
60 |
PSL208 |
8000 |
1.0 |
50 |
|
381LSC-65 |
6500 |
2.8 |
100 |
PSL210 |
10000 |
1.0 |
50 |
|
381LSC-99 |
10000 |
2.0 |
100 |
PSL312 |
12000 |
1.0 |
65 |
|
381LSC-160 |
16000 |
1.0 |
100 |
PSL325 |
25000 |
1.0 |
100 |
零件材料
|
材料代号 |
C(WCB) |
P(304) |
R(316) |
|
|
主要 零件 |
阀体,阀盖 |
WCB(ZG230-450) |
ZG1Cr18Ni9Ti(304) |
ZG1Cr18Ni12Mo2Ti(316) |
|
阀芯,阀座 |
1Cr18Ni9Ti(304)或司钛莱合金堆焊 |
1Cr18Ni9Ti(304)或司钛莱合金堆焊 |
1Cr18Ni12Mo2Ti(316)或司钛莱合金堆焊 |
|
|
阀杆 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
填料 |
V型聚四氟乙烯(F4),柔性石墨,不锈钢波纹管 |
|||
|
垫片 |
增强聚四氟乙烯(F4) ,不锈钢垫片,金属石墨缠绕垫片 |
|||
|
推杆,衬套 |
2Cr13 |
|||
|
适用 工况 |
适用介质 |
水蒸汽油品类气液体 |
硝酸碱类腐蚀性气液体 |
醋酸类等腐蚀性气液体 |
|
常温型 |
-30∼+250 F4:≤200℃ |
-40∼+250 F4:≤200℃ |
-40∼+250℃ F4:≤200℃ |
|
|
高温型 |
-30∼+450℃ |
-40∼+500℃ |
-40∼+500℃ |
|
|
低温型 |
|
-40∼-60℃, -60∼-100℃ |
||
