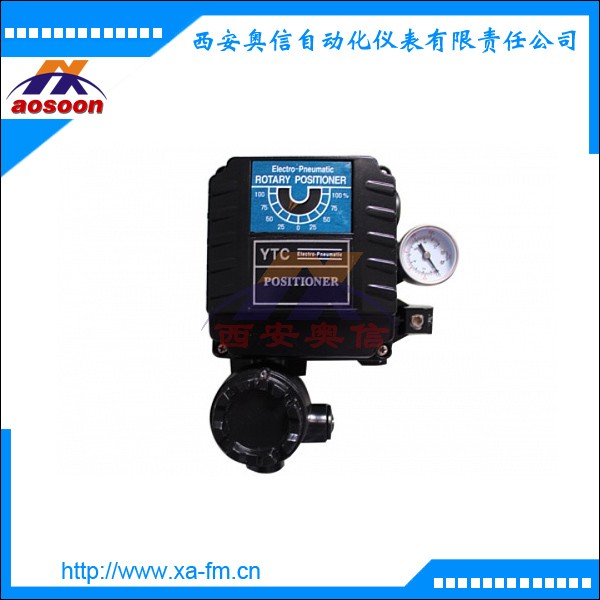

电气阀门定位器 YT1000R-PTM 角行程带反馈定位器

产品描述
  YT-1000R-PTM电-气阀门定位器带反馈是一种从控制器或控制系统中接收4~20mA直流电流信号，并向直行程气动执行机构输送空气来控制阀门开度的装置。
技术参数
1、基本误差：≤±1%(单作用)、≤±1.5%(双作用)；
2、回差：≤1%(单作用)、≤1.5%(双作用)；
3、死区：≤0.2%(单作用)、≤0.4%(双作用)；
4、额定行程：直行程(直线行程)0－(10－100mm)、角行程(转角行程)0－(50°－90°)；
5、气源压力：0.14－0.7Mpa；
6、输入信号：4－20mA DC
7、输出压力：0.02－0.7Mpa；
8、耗气量：单作用执行器：5Lmin(供气0.14Mpa）双作用执行器：15Lmin（供气0.4Mpa）；
9、输出特性：线性常规型（等百分比 、非线性特殊型）；
10、环境温度：-35－+60°C(本质*型为-20－+60°C)；
11、相对湿度：5%－*；
12、防爆(防护)型式(等级)：隔爆型D(Diibt6)、增安型E(Eiit6)、本质*型I(iaIICT6)；
13、输入阻抗：4－20MA.DC250Ω±5%(20℃时)；
14、外壳材料：铸铝喷塑工艺处理；
15、外形尺寸：205＊192＊78 mm （长＊宽＊高）；
16、重 量：2.7kg。
特 点
在5~200Hz范围内无共振现象。
正作用和反作用，单作用和双作用之间可方便转换。
对于小型执行机构产生的振动，可通过添加定位器的节流孔来解决。
空气消耗量少，经济性好。
不用更换零件就可以实现1/2范围内的分程控制。
