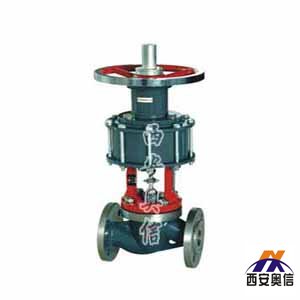

气动活塞式切断阀ZSQP-16 ZSQM-16 ZSQQ-16
价格：面议型号：
公司：西安奥信自动化仪表有限责任公司 品牌：
所在地：陕西.西安厂商性质：生产商
公司电话：86-029-88651096
公司传真：86-029-88638823转810
在线业务ZSQP-16、ZSQM-16、ZSQQ-16气动活塞式切断阀 活塞式气动切断阀
|
■概述
|
||
ZSQP-16、ZSQM-16、ZSQQ-16气动活塞式切断阀 西安奥信自动化仪表有限责任公司专业生产 029-86691808 86691828、
|
|
技术参数和性通
|
|
■阀体
|
|
型式
|
直通铸造球型阀、三通铸造球型阀
|
|
公称通径
|
15、20、25、32、40、50、65、80、100、125、150、200mm
|
|
公称压力
|
PN1.6、4.0、6.4MPa
|
|
法兰标准
|
JB/T79.1-94、79.2-94等
|
|
材料
|
铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）等
|
|
上阀盖
|
标准型-17～+230℃、散热型+230～+450℃、波纹管密封-40～+350℃
|
|
压盖型式
|
螺栓压紧式
|
|
填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
| ■阀内组件 |
| 阀芯型式 | 单座柱塞型阀芯（单座）、压力平衡式阀芯（套筒）、V型缺口阀芯（三通） | ||||
| 流量特性 | 快开 | ||||
| 材 料 | 不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等。 | ||||
| ■执行机构 |
| 型号 | 活塞式执行机构 | ||||
| 供气压力 | 3～5bar | ||||
| 环境温度 | -30～+70℃ | ||||
| ■阀作用型式 | |||||
| 单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC) | |||||
| 双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL) |
| ■附件 | |||||
| 电磁阀、空气过滤减压器、保位阀、行程开关等 |
| ■额定流量系数Kv、额定行程、泄露量、允许压差 |
|
公称通径DN（mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
流量系数Kv
|
单座、三通
|
5
|
8
|
12
|
17
|
29
|
43
|
70
|
110
|
165
|
275
|
440
|
600
|
|
套筒
|
|
|
12
|
17
|
29
|
43
|
70
|
110
|
165
|
275
|
440
|
600
|
|
|
额定行程L(mm)
|
— — 8
|
12
|
20
|
25
|
40
|
||||||||
|
泄露量l/h
|
硬密封
|
单座：0.01%×阀额定容量； 套筒：0.5%×阀额定容量
|
|||||||||||
|
软密封
|
VI级
|
||||||||||||
|
允许压差(Mpa)
|
单座、三通
|
6.4
|
5.09
|
2.91
|
1.85
|
2.18
|
1.33
|
1.52
|
0.99
|
0.62
|
0.6
|
0.69
|
0.39
|
|
套筒
|
6.4
|
||||||||||||
| 注：对于波纹管密封调节阀，大允许压差为1.0MPa，表中数值若小于1.0 MPa则不变，若大于1.0MPa则取1.0 MPa。 |
|
公称通径DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
L
|
PN16/40
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
|
PN64
|
210
|
230
|
230
|
260
|
260
|
300
|
340
|
380
|
430
|
500
|
550
|
650
|
|
|
A
|
210
|
270
|
320
|
||||||||||
|
H1
|
115
|
115
|
125
|
130
|
145
|
158
|
170
|
230
|
240
|
260
|
315
|
360
|
|
|
H
|
440
|
440
|
440
|
455
|
480
|
490
|
550
|
580
|
605
|
735
|
770
|
830
|
|
| 注：表中重量数据为PN16阀的重量。 |
| ■型号说明 |
 |
