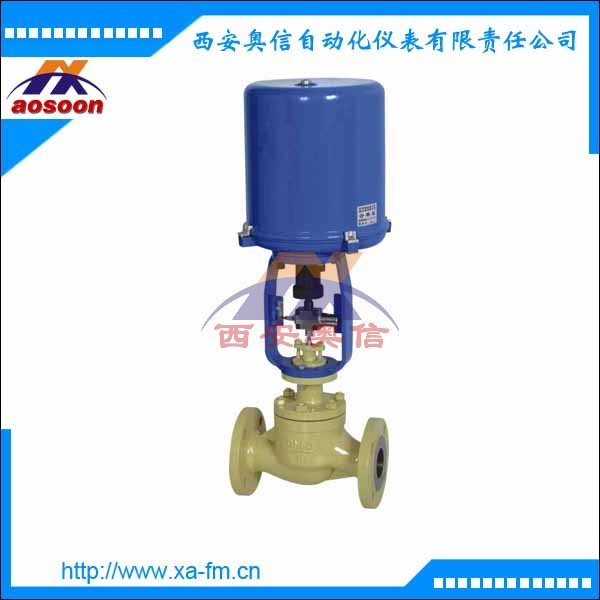

电动调节阀 ZDLM-16 电动套筒阀
价格：面议型号：
公司：西安奥信自动化仪表有限责任公司 品牌：
所在地：陕西.西安厂商性质：生产商
公司电话：86-029-88651096
公司传真：86-029-88638823转810
在线业务电动调节阀 ZDLM-16 电动套筒阀
技术参数
|
公称通径mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
阀座通径mm |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数kv |
直线型 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
公称压力(Mpa) |
0.6,1.6， 2.5， 4.0， 6.4 |
||||||||||||
|
行程(mm) |
16 |
25 |
40 |
60 |
100 |
||||||||
|
流量特性 |
直线，等百分比，快开 |
||||||||||||
|
工作温度℃ |
-40～230℃(常温型)，散热片式230～450℃(中温型) |
||||||||||||
|
法兰尺寸 |
JB/T79.1-94、79.2-94等 |
||||||||||||
|
阀体材质 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
||||||||||||
|
阀芯材质 |
1Cr18Ni9，SS304，0Cr18Ni12Mo2Ti，SS316，ZG1Cr18Ni9Ti |
||||||||||||
|
阀体型式 |
直通套筒铸造球型阀 |
||||||||||||
|
上阀盖型式 |
普通式（常温），热片式（中温） |
||||||||||||
|
配用电动执行 |
PSL |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL325 |
|||||||
|
361L |
361LSA-20 |
361LSB-30 |
361LSB-50 |
361LSC-65 |
361LSC-99 |
||||||||
产品描述
ZDLM电子式电动套筒调节阀由PS系列或3610系列直行程电动执行机构和低流阻直通单座阀组成。(也可配其它品牌直行程执行机构)。电动执行机构为电子式一体化结构，内有伺服放大器,输入控制信号(4-20mADC或1-5VDC)及电源即可控制阀门开度,达到对压力、流量、液位、温度等工参数的调节。ZDLM电子式套筒阀具有动作灵敏、连线简单、流量大、体积小、调节精度高等特点。控制精度和性能比DKZ型有明显提高。
主要特点
1、 采用平衡型阀芯，不平衡力下，允许压差大，操作稳定。
2、 阀芯导向面大，可改善由涡流和冲击引起的振荡。
3、 比普通的单、双座调节阀噪声降低10dB左右。
4、 结构简单，装拆维修方便。
执行机构
|
型号 |
额定输出力N |
速度mm/s |
技术参数 |
||||
|
PSL |
361L-381L |
PSL |
361L |
PSL |
361L |
PSL |
361L-381L |
|
201 |
361LSA-08 |
1000 |
800 |
0.25 |
4.2 4.2 |
电源：AC220V 50Hz |
电源：AC220V 50Hz |
|
202 |
361LSA-20 |
2000 |
2000 |
0.50 |
2.1 |
||
|
204 |
361LSB-30 |
4500 |
3000 |
0.50 |
3.5 |
||
|
208 |
361LSB-50 |
8000 |
5000 |
1.00 |
1.7 |
||
|
312 |
361LSC-65 |
12000 |
6500 |
0.60 |
2.8 |
||
|
325 |
361LSC-99 |
25000 |
10000 |
1.0 |
2.0 |
||
